目    录

一、系统概述

二、设计标准规范

三、控制器功能特点

• 1. 通讯主机 SAB-2817A

• 2. 中文液晶键盘 SAB-JP-2B

• 3. 单防区总线地址模块  SAB-BJMK-1B

• 4 声光警号SAB-103

四、探测器功能特点

• 1. 有线紧急按钮 SAB-68B

• 2. 开关电源 12V10A

五、系统组成

• 1．周界、防范系统的组成

• 2．周界、防范系统结构图

六、通讯总线、电源线的布线规范

七、本周界防范系统可实现的功能

八、本周界防范系统主要设备列表

一．系统概述

本智能网络安防系统是建立在多级通讯网络平台上，采用总线方式和专业高速通讯协议进行数据传输和处理，具有报警响应时间短、系统容量大、可靠性高、数据安全、扩充性强、施工简单、操作方便等特点，适用于企事业单位、科研院校单位,及小区,住宅以及其他等领域的周界安全防范。

系统特性:

1、 系统反应速度快，警情信息上报速度低于两秒。系统容量大，最多可挂120个总线设备：报警模块或SAB-8A报警主机，扩展到960个防区，分32个分区管理

2、 总线距离长，总线距离通过中继分线器的延伸可达到6公里

3、 分控制键盘与防区一起走线，并可挂接多个键盘，节省线材

4、 键盘全中文操作，使用方便，防区名称可任意修改定义

5、 防区的分区可任意归属、设置，即可分区单独管理，又能实现中心统一管理

6、 附加功能齐全，可软件管理，打印机管理，指示灯显示，联动灯光监控

二．设计标准规范

采用现代化综合技术，系统要具有先进性，扩大和联网能力，并与分布式系统结构相适应，若干年后整个系统仍有动态的先进性。系统要总体规范，全面设计，方案可选择，做到硬件设备共用，软件资源共享，器材优先组合，在现场条件下工作稳定可靠、操作方便。从而将设计原则归纳为：质量可靠、技术先进、经济实用。

系统设计所涉及的设计标准和规范主要有：

《智能建筑设计标准》（DBJ08-47-95）

《民建筑电器设计规范》（JGJ/T16-92）

《商用建筑线缆标准》（EIA/TIA-569）

《建筑智能化系统工程设计标准》（DB32/181-1998）

《安全防范工程程序与要求》（GA/T75-94）

三、控制器功能特点

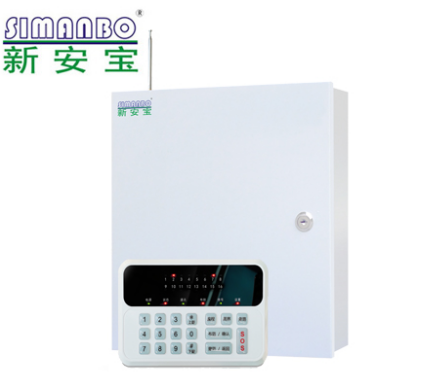

1. 通讯主机  SAB-2817A

• 采用嵌入式系统设计， 32位ARM处理器，更快运行速度，超大的容量设计。

• 1个专用键盘接口，专用于接键盘、打印机模块、联动控制板等输出设备，报警处理速度加快。

• 1个通讯接口，实现了总线，在不加任何中继器的情况下可以传输1.2KM。

• 免维护铅蓄电池智能充电控制电路，对电池实时监控，过充、过放、PWM充电控制，电池寿命最大化。

• 1个带电源的警号接口，最大可提供800mA电流输出；1路辅助输出，1路键盘电源输出，两者一共可提供800mA电流输出；所有输出均提供了电子保险丝，实现过流保护。

• 主板自带4个有线防区，主机附近的探测器可直接接这些防区，不需要加扩展模块。

• 实时时钟带后备，掉电后时间正常运行。

• 可最多接入32个键盘，独立操作，汉字界面，设备、防区名可任意更改。

• 32个子系统；每个子系统2个自动布撤防工作表，共64个自动布撤防工作表；60个时间驱动表，每组时间驱动表可以最多设置执行3个事件（防区布防/撤防、防区旁路/恢复、输出闭合/断开），可以做到无人值守。

• 60组密码，12级密码权限，可以实现按系统、子系统、设备、防区独立控制，满足各种控制要求。

• 多种可编程智能联动，实现电子地图、DVR报警输入、就地报警等功能，每个防区最多支持3个联动输出，支持报警联动、布撤防联动、异常联动等。

• 周界防范、紧急求助、酒店服务、火警等应用模式可选，可实现快速配置系统。

• 实时打印功能，可以做到报警、所有操作实时打印功能。

• 1500条历史记录，1500条操作记录。所有操作都实时存储，方便查询。

• 通过键盘密码、遥控器、电话、GSM、中心计算机进行撤/布防

• 可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户

• 安装调试、使用、维护简单。

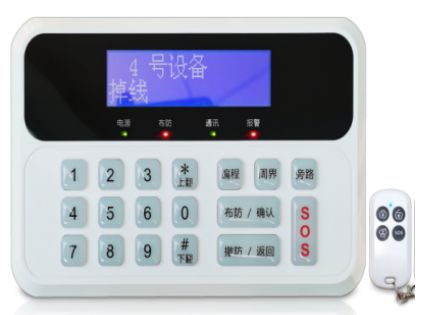

2. 中文液晶键盘  SAB-JP-2B

SAB-JP-2B中文液晶显示键盘是为SAB-2817A报警主机设计的配套产品。

• 操作：使用密码对报警主机设备进行各种编程操作。

• LCD全中文液晶显示：通过LCD汉字显示布撤防、防区报警、防区旁路、主机编程等状态。

• 夜光键盘显示：平时自动熄灭，按键时点亮，可在黑暗的环境下正常操作键盘。

• 报警输出：自带报警输出接点，报警时驱动警号就地报警。

• 设备连接：通过总线（键盘接口）与报警主机连接。

• 遥控操作：可通过遥控器进行布/撤防、室内防范、留守布防等操作。

3.. SAB-BJMK-1B  单防区报警模块

SAB-BJMK-1B单防区报警模块是具有总线通讯功能的防区扩展设备，其对于与远距离的探测设备的连接、或在周界防范等场合中非常实用。

1.  性能特点：

●  可接入一个有线探测设备

●  总线通讯方式

●  探测设备为常闭输入

规格及参数

4.SAB-103声光警号

有线安装，工作电压12V/DC，工作电流300mA，105(±3)dB ，红色（带灯光、带声音）

5.有线紧急按钮SAB-68B

• 负载电流:1.25A

• 工作电压:12VDC

• 开关耐压:250VDC

• 复位方式:钥匙复位

6.开关电源 12V10A

• 输入电压：AC100-260V

• 最大电流：10A

• 输出电压：DC12V

• 用于报警模块和红外对射等设备

五．SAB-2817A紧急报警系统的组成

一键紧急报警系统主要是由：控制中心部分：（报警主机SAB-2817A、中文液晶键盘SAB-JP200、声光警号SAB-103）；前端部分：（单防区报警模块SAB-BJMK-1B、紧急按钮SAB-68B、开关电源12V10A）组成。

1、公共部分（中心控制室）

• 通讯主机SAB-2817A：安装在中央监控中心值班室。

• 中文液晶键盘SAB-JP-2B：安装在中央监控中心值班室。便于人员操作、显示求助信息。

• 警号SAB-103：安装在中央监控中心值班室，当有求助信息时，及时提醒值班人员注意。

2. 前段部分（安装位置）

• 单防区报警模块SAB-BJMK-1B：识别防区地址用，安装固定在86盒内。

• 有线紧急按钮SAB-68B：安装在前端用于紧急情况按压按钮通知监控室或保安室。

• 开关电源12V10A：用于单防区报警模块使用。

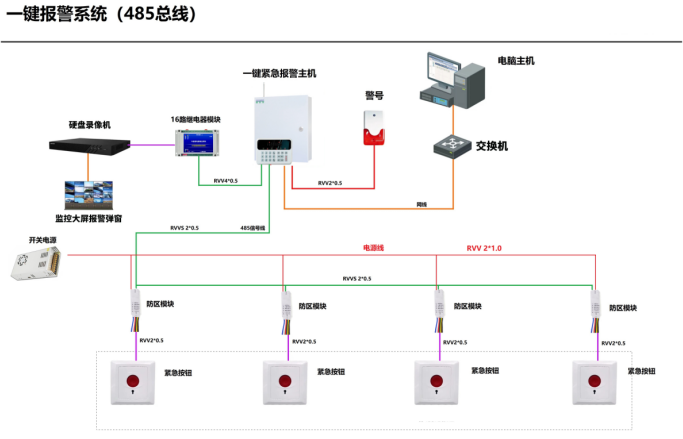

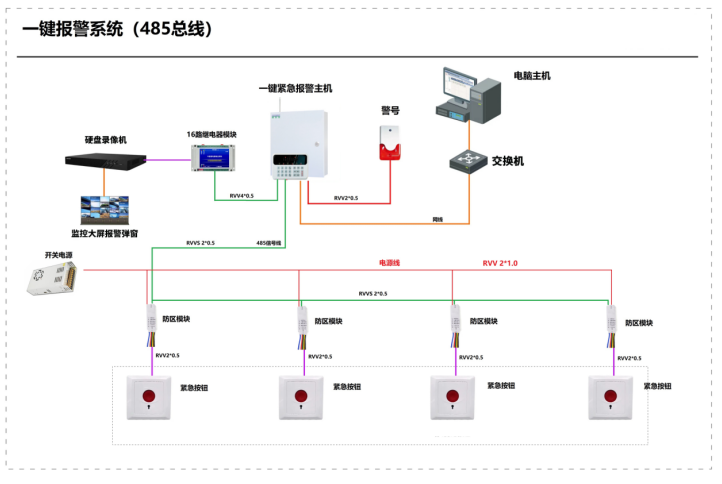

4.SAB-2817A一键报警接线示意图（举例）

六、通讯总线、电源线的布线规范

1．系统通信采用RS-485总线，线材选用2芯双绞线。

具体要求：铜质，线径0.5～0.75平方毫米，阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米，可以适当降低线的标准，但必须为双绞线)。

2．系统的总线（由两个或多个相互间具有物理连接的设备组成）上最多允许挂接120个总线设备，在不加中继器的情况下，总线长度不大于1200米。

3．系统总线不应出现分支情况，如分支不可避免，则必须满足以下三条要求：

● 分支长度不大于5米；

● 总线长度之和不超过1200米；

● 该分支线上的设备总数不得超过50个。

● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。

● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。

4．信号共地：

● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。

● 集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。

● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。

5. 总线使用线材推荐选型

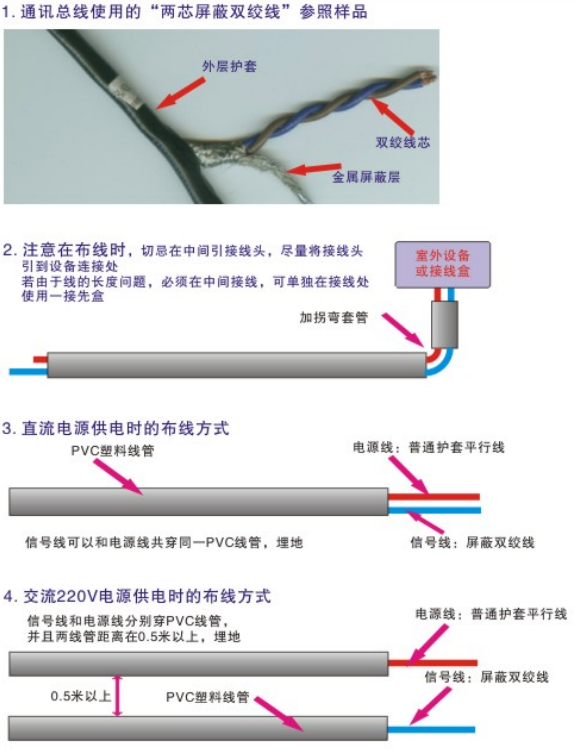

6．现场布线图例

七、紧急报警系统可实现的功能

结合本系统的实际情况，采用总线制通讯方式完成本周界系统的连接。

• 紧急情况下按压按钮，地址模块将采集信号通过485总线上传至值班室中心的紧急报警主机上，报警系统收到信号后立即报警，警号鸣响，提醒值班人员的注意，可提供打印机打印报警信息，并通过LCD中文键盘显示报警区域。这时值班人员可根据实际情况采取措施。针对某些特殊情况，在紧急按钮周围安装视频监控，紧急报警系统可提供联动设备联动硬盘录像机。有针对性地加以防范，实现快速处理突发性事件的能力。

八、紧急报警系统主要设备列表
