一、系统概况

本方案通过分线制报警主机直连主动红外对射探测器，构建周界入侵探测报警系统，适用于住宅小区围墙、工厂厂区围栏、别墅庭院、学校围墙等中小型周界安防场景。系统具备安装便捷、响应快速、成本可控的特点，可实现非法入侵实时探测、多渠道告警通知，为防护区域提供全天候安全守护。

 本报警系统具有以下特点：

    ⑴广泛性——要求防范区内每个地方都能得到保护。

    ⑵实用性——要求每个防范区的防范系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。

    ⑶系统性——要求每个防范区的防范系统在案情发生时，能自身报警。

    ⑷可靠性——要求系统所设计的结构合理，产品经久耐用，系统可靠。

    ⑸可行性——要求系统投资或造价能控制在防范区能承受的范围之内。

二、系统架构与核心设备

（一）整体架构

系统采用前端探测-信号传输-中心处理-告警输出四层架构：前端由多组红外对射探测器负责周界入侵探测；探测信号通过独立双芯线缆直接传输至分线制报警主机对应防区；主机对信号分析处理后触发声光告警，并自动推送报警信息至预设联系人。

（二）设备选型

三、设备接线与布线规范

（一）红外对射接线规则

红外对射发射端仅需接入DC12V电源，所有发射端可并联供电，接收端需接入DC12V电和信号线（公共端/常开/常闭），标准接线要求如下：

1. 常规接法：单个对射接收器对应主机一个独立防区，信号线接入对应防区的公共端+常闭端子；

2. 扩展接法：同一边界多个短距离对射可将信号线串联（前一个接收器常闭输出接下一个常开输入，最终接入主机对应防区），串联后多个对射共享同一个防区。

3.布线要求

1. 信号线采用RVV 2×1.0mm²双芯屏蔽线，室外布线穿镀锌钢管或PE管保护，避免与强电线路同管敷设；

2. 沿围墙/围栏布线时，线缆隐藏于护栏内侧，避免外露被人为破坏；

四、安装与调试流程

（一）设备安装步骤

1. 位置确定：红外对射安装在围墙/围栏顶端，发射端与接收端直线对射，间距不超过产品标称探测距离，安装高度控制在2~2.5米（周界每80~100米设置一组）；

2. 固定设备：通过专用L型支架将发射器、接收器分别固定在周界两端，调整底座水平度保证光学轴线对齐；

3. 接线通电：按照接线规范连接电源线与信号线，通电后观察接收端信号指示灯判断对齐状态。

（二）系统调试

1. 上电后预热5分钟，使用不透明测试卡逐组遮挡全部红外光束，观察接收端告警指示灯是否正常点亮；

2. 调整发射/接收端角度，使接收端信号强度指示灯达到最亮，确保全光束稳定接收；

3. 在主机端设置对应防区为“周界防区”，测试告警触发逻辑：遮挡光束后，主机是否在1秒内触发警号，是否按预设顺序拨打报警电话；

4. 测试防破坏功能：剪断任意对射信号线，主机应立即触发告警，验证常闭接法防剪线有效性；

五、系统特点和功能

（一）系统特点

1. 低误报率：红外对射采用多光束校验机制，可过滤飞虫、落叶、小型动物干扰，误报率较传统产品降低90%以上；

2. 部署灵活：分线制架构无需地址编码模块，每个探测器直接接入主机防区，中小周界项目施工成本降低30%；

3. 多重告警：触发报警后同步触发警号声光威慑，报警推送告警信息至管理人员手机，支持上传至接警中心；

4. 稳定可靠：主机可选备用电池，断电后可持续运行，室外对射具备防水特性，适应各种户外恶劣环境；

5. 操作便捷：支持键盘密码布撤防、遥控器快捷操作、远程布撤防，可设置定时自动布撤防，降低日常操作复杂度。

（二）系统功能

本系统采用新安宝报警主机，将所有的周界主动红外对射接在一部报警主机上，这样工程非常简单。周界防越报警系统是利用主动红外对射将现场的周界控制起来，当外来入侵翻越围墙、栅栏时，主动红外对射会立即将报警信号发送到报警主机。

根据企业不同组团的四周地形特点，设置了不同对数主动红外对射位于现场四周，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

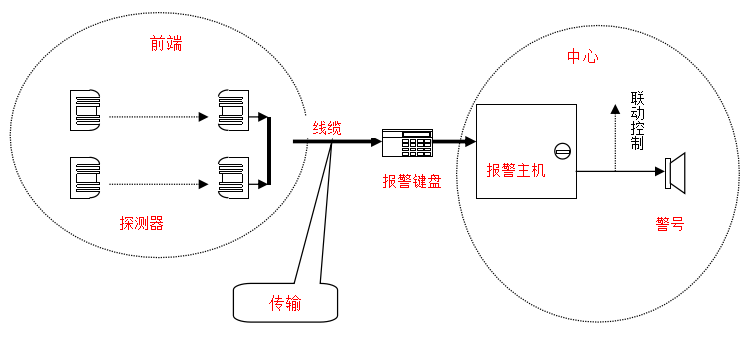

其系统构成图如下：

由上可见，周界防越报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。

前端

周界报警探测器

主动红外对射由一个发射端和一个接收端组成。发射端发射红外光线，红外线构成了的保护区域（图1）。如果有人企图跨越被保护区域，红外线遮挡全部红外光报警，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。

主动红外对射选用新安宝红外对射，能在室外恶劣的环境下正常工作，由于多光束，可有效地降低误报率。

六、适用场景与案例

本方案适用于周界长度300米以内的中小型项目，典型场景包括：

- 私人别墅庭院周界入侵防范；

- 中小型工厂厂区围墙防盗；

- 学校、幼儿园外围周界告警；

- 住宅小区围墙非法翻越探测。

某园区项目案例：周界总长度220米，共部署4组三光束100米红外对射，采用8路分线制报警主机，系统投入运行1年以来，成功触发有效告警10次，误报仅1次，拦截多起翻越围墙入侵行为，稳定性得到用户认可。

七、日常维护建议

1. 每季度清洁红外对射透镜表面灰尘、污渍，避免遮挡光束影响探测灵敏度；

2. 暴雨/大风过后检查设备支架是否松动，重新校准对射角度；

3. 每半年测试报警主机备用电池续航能力，更换失效电池；

4. 定期检查接线端子防水密封情况，避免受潮氧化导致接触不良。
