1、概况

当前，随着经济的发展，人民的生活日益改善，人们对生命财产安全越来越重视，采取了许多措施来保护财产的安全。以往的做法是安装防盗门、防盗网，但也存在有碍美观，不符合防火要求，不能有效地防止坏人的入侵等缺点。现在，全国各地都在如火如荼地开展建设安全文明小区的活动，而且很多地方都提出取消防盗网的口号，红外线防盗报警系统也就应运而生。

    本报警系统具有以下特点：

    ⑴广泛性——要求防范区内每个地方都能得到保护。

    ⑵实用性——要求每个防范区的防范系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。

    ⑶系统性——要求每个防范区的防范系统在案情发生时，能自身报警。

    ⑷可靠性——要求系统所设计的结构合理，产品经久耐用，系统可靠。

    ⑸可行性——要求系统投资或造价能控制在防范区能承受的范围之内。

2. 系统目标

一般企业的防护主要为周界防盗报警。

设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范闲杂人员进入，同时防范非法翻阅围墙。我们为企业设计的周界防越报警系统就是要加强企业周界的管理，防止非法人员通过翻越窗子进入防范区，辅助保安对于企业的安防管理，降低保安的工作难度。

3.系统功能

本系统采用新安宝SAB-238A报警主机，将所有的周界主动红外栅栏接在一部报警主机上，这样工程非常简单。周界防越报警系统是利用主动红外栅栏将现场的周界控制起来，当外来入侵翻越围墙、栅栏时，主动红外栅栏会立即将报警信号发送到报警主机。

根据企业不同组团的四周地形特点，设置了不同对数主动红外栅栏位于现场四周，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

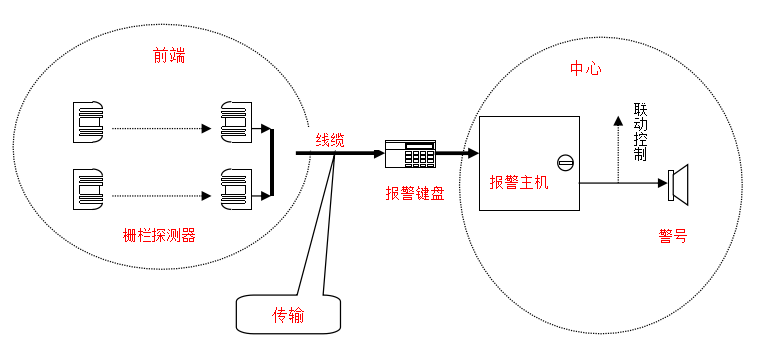

其系统构成图如下：

由上可见，周界防越报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。

前端

周界报警探测器

主动红外栅栏由一个发射端和一个接收端组成。发射端发射六个红外光线，这六条红外线构成了的保护区域（图1）。如果有人企图跨越被保护区域，六条红外线遮挡相邻两条红外光报警，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。

主动红外栅栏选用新安宝六光束红外栅栏，能在室外恶劣的环境下正常工作，由于采用六光束，可有效地降低误报率。

4.报警探测器

红外栅栏设备替代传统的防盗门窗是一个必然趋势，选择红外栅栏系统是聪明住户和小区业主明智之举，具体而言，可在住宅各门窗、阳台周界设有主动红外线栅栏。室内空间可设置红外探测器、烟感探测器以及玻璃破碎探测器等。在室内根据布防要求，前端选用各种类型的报警探测器。

5.系统特点

（1）变频红外栅栏：四段数字调频，完全取缔同频线，工作更稳定。

（2）稳定的信号采集与传输：报警后直接将信号传输到报警主机。因此具有传输距离远，系统扩展余地大的优点。

（3）反应迅速接警时间极短，报警控制器检测到报警信号后，在0.5s内即可将报警提示。

（4）系统安装运行、维护成本低，使用寿命长

6.系统主要设备性能

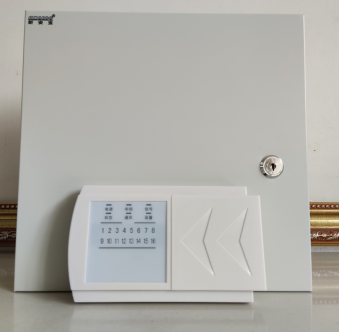

SAB-238A报警主机

1.功能简介：

*高速数字通讯方式，兼容ADEMCO4+2、CID数字通讯协议；向报警 中心报送信息。

*可配八路输出模块，可以自定义输出方式：联动输出；远程控制输出（主要用在联动监控，控制家电、灯等，详见4.35）

*可对系统进行各种编程设置，如报警声方式、防区类型、录音、监听、远程控制、报警电话号码、电话线检测等。

*有线、无线兼容。

*安装员密码、主密码各1组6位数可自行修改、15组子密码均可按需设置，提高安全性。

*可设置6组报警电话号码（固定电话或移动手机号码）和3组报警中心电话号码。警情触发时，循环拨号

*8种布防方式：离去布防、周界布防、延时布防、远程布防、单防区布防、强制布防、定时布防、遥控布防。

*6种撤防方式：单防区撤防、密码键盘撤防、远程撤防、接警撤防、定时撤防、遥控撤防。

*8种防区类型：即时防区、延时防区、24小时防区、周界防区、火警防区、煤气防区、校验防区、旁路防区。

*接警时，可监听现场，驱动现场警号响。

*内置录音模块，可录10-20秒语音，进行语音提示报警。

*可自定义报警延时及鸣笛时间。

*存储50条事件记录，可查询防区报警及布撤防信息。

*可用遥控器进行布防、撤防、紧急报警等操作。

*可用主机键盘快捷键操作，简单方便。

*具有电话线故障检测功能，如电话线被剪断或短路，系统将发出警报声。

*具有电话线抢线功能，确保报警拨号优先。

*主机具有充电电路，可内置DC12V 密封铅酸电池，停电不停机。

*具有“看门狗”功能，防止死机。

2.技术参数

1、供电电源：    AC220V+10%           2、无线接收频率：  433MHz

3、静态消耗电流：≤100mA              4、环境温度：     -10～55℃

5、功率：        小于1.5W             6、环境湿度：    40～70%

7、警号输出：    400mA以上，12V       8、输出电压：    DC12V～15V

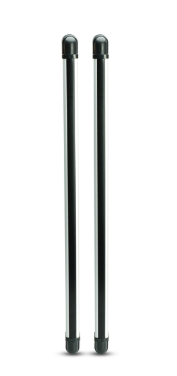

3.六光束20米红外栅栏（高1.23米）

产品概述

本产品为高稳定性多光束主动红外探测器。它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能。当盗贼进入防范区域遮断相邻两束或两束以上红外线时发出报警信号。它具有智能判断的优点，能有效克服传统报警探头误报漏报的缺点。可区别穿越物的大小，当有非法入侵时即报警。而当有猫、狗等穿越时则不会报警。防雨淋结构，是目前所有栅栏中防水性能最好的理想产品。除具有防拆、防剪线功能外，采用防干扰技术，有效防止入侵者采用欺骗或破坏手段，具有很好的防范作用。产品适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。

产品性能：

1.智能判断:采用多光束对射和双光束识别原理，当有非法入侵时，遮断相邻两束以上红外线即可发出报警信号。而当有其它宠物穿越时则不会报警(如小猫、小狗等)，它具有智能判断的优点，

2.数字变频:采用先进的数字处理芯片(DSP)处理四段不同频率信号，数字处理芯片内具有高精度带通滤波器，彻底消除外频干扰，使产品的误报、漏报接近于零。

3.高灵敏度及高可靠性“除具有较高的灵敏度和防拆、防剪线功能外，还具备防干扰及无线断电告警技术，防止入侵者采用欺骗和破坏手段入侵防范区域，从而提高了产品的可靠性。

4.兼容性能好:有线、无线兼容，可增加无线模块，使报警信号通过无线发射;并可与其它报警系统高效配合。

4.声光警号

有线安装，工作电压12V/DC，工作电流300mA，105(±3)dB ，红色（带灯光、带声音）

5.可移动栅栏支架 （客户自己定制）

用于红外栅栏固定使用

6.报警系统设备列表
