一、方案概述

1.1概况

当前各类公共场所、企事业单位、校园及医疗机构等场所面临着突发事件应对需求，如暴力袭击、突发疾病、安全事故等紧急情况，传统报警方式存在响应滞后、信息传递不及时等问题，需要一套稳定、高效、快速响应的紧急报警系统，实现突发事件的一键触发、快速处置。

分线制报警模式作为传统且稳定的入侵报警系统架构，具备信号传输稳定、延迟低、抗干扰能力强的特点，适合防区集中、距离较近的场景。本方案基于分线制报警主机搭建一键紧急报警系统，结合人防与技防手段，构建统一接警、快速响应、协同处置的安全保障体系，为各类场所提供可靠的安全防护。

 本报警系统具有以下特点：

1. 信号实时同步，响应速度快。

2. 独立回路互不干扰，可靠性高。

3. 技术成熟稳定，适配性强。

4. 故障排查简单，运维成本低。

5. 功能灵活可控，适配小场景需求。

1.2 方案目标

1. 快速响应：实现一键触发报警，报警信息在3秒内传递至保安室或监控室，缩短应急响应时间。

2. 稳定可靠：依托分线制有线传输，避免无线信号干扰、网络波动等问题，保证报警信号稳定传输。

3. 故障处置：实现报警主机与设备的一对一拉线，实现较少的故障出现保证系统的安全运行。

二、系统总体设计

2.1 系统架构

本系统采用分层分线架构，共分为三层：

- 前端触发层：在各重点防区布置一键紧急报警按钮，每个按钮通过独立多芯专线与分线制报警主机连接，实现一对一信号传输。

- 中心控制层：由分线制报警主机完成报警信号接收，同时通过主机键盘LED灯提示报警位置。

- 响应处置层：中控室声光报警器发出声光提示保安室或监控室人员。

2.2 工作原理

当现场发生紧急情况时，人员按下对应防区的一键报警按钮，信号通过有线直接传输至分线制报警主机，主机立即触发本地声光报警，同时将报警防区位置显示到主机键盘上，提示监控室或保安室负责人处理紧急情况，完成突发事件快速处置。

系统拓扑如下图所示：

[前端一键报警按钮1]──有线──┐

[前端一键报警按钮2]──有线──┼──>分线制报警主机──> 监控室人员

[前端一键按钮8]──有线──┘   │        ├─> 本地声光报警器

2.3 适用场景

本方案适用于防区数量小于16个、防区相对集中的场景，包括：校园门卫室、教学楼一层大厅、医院急诊室、护士站、企业财务室、门卫值班室、银行网点营业厅等重点场所。

三、方案详细设计

3.1 前端硬件部署

1. 一键报警按钮选型与部署：选用手动复位/自动复位型紧急报警按钮。安装位置选择在便于触发且隐蔽的区域，如讲台侧面、护士站工作台下方、门卫值班室桌面，安装高度距地面0.8-1.2米，每个防区对应1个报警按钮，每个按钮通过独立RVV2×0.5多芯电缆与报警主机连接。

- 典型部署示例：某小学共部署8个一键报警按钮，分别位于校门卫室、1号教学楼一层大厅、2号教学楼一层大厅、实验楼入口、财务室、体育馆入口、食堂入口、行政楼门卫室，每个点位单独布线至机房报警主机。

2. 分线制报警主机部署：报警主机安装在中控室或专用机房，采用壁挂安装方式，距离地面1.5米，配备UPS备用电源，保证断电后8小时内正常工作。主机支持8-16路防区输入，可根据需求扩展防区数量，具备防区故障检测功能，线路短路、断开时主机显示信息。

 3.2报警运营流程

1. 报警触发：现场人员按下一键报警按钮，分线制主机立即接收信号。

2. 本地响应：主机触发本端声光报警。

3. 信息上报：推送报警信息至中控室平台与移动端负责人

4. 处置复核：中控室值班人员通过监控确认警情，调度就近安保人员前往现场处置，同时联系相关负责人。

5. 结案归档：警情处置完成后，撤防复位，记录处置结果，归档报警信息。

4.4 安全培训与演练

1. 系统操作培训：项目验收后，对安保值班人员、重点区域工作人员开展1次操作培训，内容包含报警触发方式、撤防复位操作、常见故障排查，培训后进行考核确保掌握操作方法。

2. 定期应急演练：建议每季度开展1次一键报警应急演练，检验系统响应速度、联动效果、各岗位协同处置能力，演练后总结优化应急预案与系统配置。

四、主要设备参数

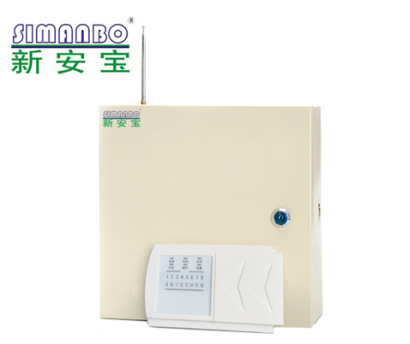

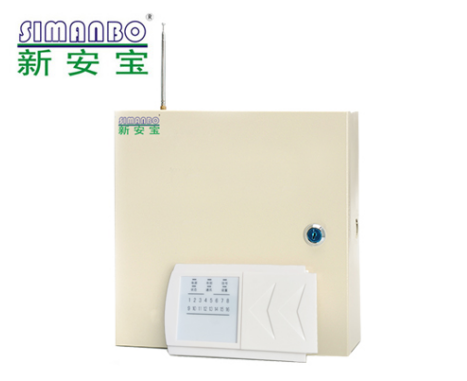

1.SAB-238A报警主机

产品概述

*高速数字通讯方式，兼容ADEMCO4+2、CID数字通讯协议；向报警 中心报送信息。

*可配八路输出模块，可以自定义输出方式：联动输出；远程控制输出（主要用在联动监控，控制家电、灯等，详见4.35）

*可对系统进行各种编程设置，如报警声方式、防区类型、录音、监听、远程控制、报警电话号码、电话线检测等。

*有线、无线兼容。

*安装员密码、主密码各1组6位数可自行修改、15组子密码均可按需设置，提高安全性。

*可设置6组报警电话号码（固定电话或移动手机号码）和3组报警中心电话号码。警情触发时，循环拨号

*8种布防方式：离去布防、周界布防、延时布防、远程布防、单防区布防、强制布防、定时布防、遥控布防。

*6种撤防方式：单防区撤防、密码键盘撤防、远程撤防、接警撤防、定时撤防、遥控撤防。

*8种防区类型：即时防区、延时防区、24小时防区、周界防区、火警防区、煤气防区、校验防区、旁路防区。

*接警时，可监听现场，驱动现场警号响。

*内置录音模块，可录10-20秒语音，进行语音提示报警。

*可自定义报警延时及鸣笛时间。

*存储50条事件记录，可查询防区报警及布撤防信息。

*可用遥控器进行布防、撤防、紧急报警等操作。

*可用主机键盘快捷键操作，简单方便。

*具有电话线故障检测功能，如电话线被剪断或短路，系统将发出警报声。

*具有电话线抢线功能，确保报警拨号优先。

*主机具有充电电路，可内置DC12V 密封铅酸电池，停电不停机。

*具有“看门狗”功能，防止死机。

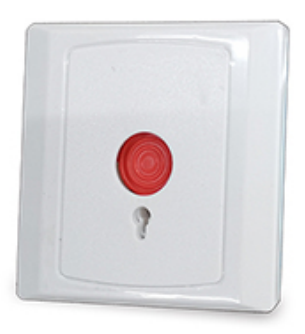

2.有线紧急按钮

产品概述

防火ABS阻燃外壳， 钥匙复位 ，常开或常闭可选。额定电流300(mA)， 额定电压：DC24V

3.声光警号

有线安装，工作电压12V/DC，工作电流300mA，105(±3)dB ，红色（带灯光、带声音）
